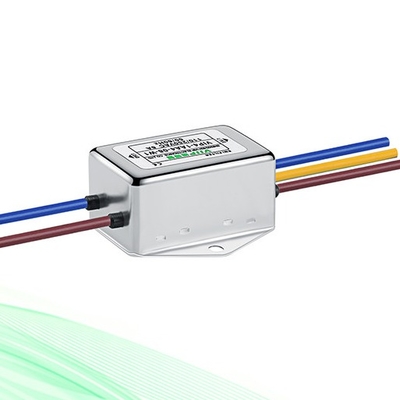

| Tên thương hiệu: | VIIP |
| Số mẫu: | VIP4-2B-20 |
| MOQ: | thương lượng |
| giá bán: | Có thể đàm phán |
| Chi tiết bao bì: | 33*33*18 |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây |
| số mặt hàng | VIP4-2B-20 |
| Loại gói | Bề mặt gắn kết |
| Tần số trung tâm danh nghĩa | 10KHZ-30MHZ |
| Mất chèn | 60~90dB |
| Trở kháng đầu vào | 50Ω |
| Điện áp định mức | 110V/250V |
| Đánh giá hiện tại | 20A |
| Nhiệt độ môi trường | 40°C |
| Nhiệt độ | 25 / 085 / 21 |
| Tần số hoạt động | 50/60HZ |
| dòng để dòng | 1760VDC |
| Dòng xuống đất | 2200VDC |
| Dòng điện rò rỉ tối đa | Tối đa 250VAC/60HZ 0,8mA |
| moq | 5 cái |
| HẢI CẢNG | Thâm Quyến |
| thời gian dẫn | 5~15 ngày làm việc |
Đặc trưng:
•Đầu vào 220Vac, 50/60Hz
•Dòng điện định mức 10A, tối đa 15A trong 5 phút
• Độ suy giảm tiếng ồn EMI cao lên đến 50dB từ 10KHz đến 30MHz
• Vỏ kim loại chắc chắn để cải thiện khả năng che chắn và tản nhiệt
•Chống cháy và tuân thủ RoHS
•Kích thước nhỏ gọn với các lỗ gắn để lắp đặt dễ dàng
Các ứng dụng:
•Máy chạy bộ, xe đạp tập thể dục, máy tập toàn thân và máy chèo thuyền
• Ngăn chặn tiếng ồn EMI được tạo ra từ AC và các linh kiện điện tử
• Cung cấp nguồn điện sạch cho các mạch điều khiển nhạy cảm
• Cải thiện hiệu suất và tuổi thọ của thiết bị
• Đáp ứng các tiêu chuẩn EMC theo quy định để vận hành an toàn và đáng tin cậy Bộ lọc EMI này phù hợp với nhiều thiết bị tập thể dục khác nhau như máy chạy bộ để triệt tiêu nhiễu loạn EMI của đường dây điện.Vỏ kim loại của nó cung cấp khả năng che chắn và tản nhiệt tăng cường để có khả năng xử lý công suất cao.Giảm tiếng ồn đáng kể trong phạm vi 10KHz đến 30MHz giúp đảm bảo độ chính xác và ổn định của các hệ thống điều khiển và truyền động động cơ.
thông số kỹ thuật:
| Phần số | Dòng điện định mức [A] | 250VAC/50Hz @ 20C Dòng rò [mA] |
Kích thước vật lý | sơ đồ điện | thiết bị đầu cuối | Trọng lượng [g] | ||
| Đinh ốc | khối thiết bị đầu cuối | Dây điện | ||||||
| VIP4-2A-01 | 1A | <0,5mA | Hình 2 | hình 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-03 | 3A | <0,5mA | Hình 2 | hình 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-06 | 6A | <0,5mA | Hình 2 | hình 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-10 | 10A | <1,0mA | Hình4 | hình 1 | - - - | 0 | - - - | 170 |
| VIP4-2B-06 | 6A | <1,0mA | Hình4 | Hình 2 | M4 | 0 | - - - | 170 |
| VIP4-2B-10 | 10A | <1,0mA | Hình4 | Hình 2 | M4 | 0 | - - - | 170 |
| VIP4-2B-20 | 20A | <1,0mA | Hình4 | Hình 2 | M4 | 0 | - - - | 321 |
| VIP4-2B -50 | 50A | <2.0mA | Hình 5 | Hình 2 | M6 | - - - | - - - | 1400 |
| VIP4-2B-100 | 100A | <2.0mA | Hình 5 | Hình 2 | M6 | - - - | - - - | 2000 |
| VIP4-2B-200 | 200A | <2.0mA | Hình 5 | Hình 2 | M8 | - - - | - - - | 3000 |
| VIP4-2C-01 | 1A | <0,5mA | hình 1 | Hình 3 | M10 | - - - | 0 | 65 |
| VIP4-2C-03 | 3A | <0,5mA | Hình 2 | Hình 3 | M10 | - - - | 0 | 95 |
| VIP4-2C-06 | 6A | <1,0mA | Hình4 | Hình 3 | M4 | 0 | - - - | 175 |
| VIP4-2C-10 | 10A | <1,0mA | Hình4 | Hình 3 | M4 | 0 | - - - | 175 |
| VIP4-2C-20 | 20A | <1,0mA | Hình 5 | Hình 3 | M4 | - - - | - - - | 600 |
| VIP4-2C-50 | 50A | <2.0mA | Hình 5 | Hình 3 | M6 | - - - | - - - | 1600 |
Sơ đồ điện:
Kích thước cơ khí (Đơn vị: mm)
Câu hỏi thường gặp:
Q1: Bạn có cung cấp sản phẩm tùy chỉnh không?
Trả lời: Có, chúng tôi có thể phát triển khuôn mẫu mới theo nhu cầu của bạn nếu bạn có thể cung cấp cho chúng tôi các mẫu hoặc bản vẽ và thông số kỹ thuật.
Q2: Bạn có phải là nhà máy?
Trả lời: Có, chúng tôi là nhà sản xuất ISO 9001, tích hợp R & D bộ lọc EMI, sản xuất và bán hàng từ năm 2009.
Q3: Thời gian giao hàng là bao lâu?
A: Chúng tôi đảm bảo giao hàng nhanh chóng.Nói chung, sẽ mất 2-5 ngày đối với đơn hàng nhỏ hoặc hàng tồn kho;10 đến 15 để sản xuất hàng loạt sau khi nhận được khoản thanh toán tạm ứng của bạn.Thời gian giao hàng cụ thể phụ thuộc vào các mặt hàng và số lượng đặt hàng của bạn.Hãy liên hệ với chúng tôi để biết thêm chi tiết.
Q4: Làm thế nào về các điều khoản thanh toán?
A: Chúng tôi thường yêu cầu T/T trước.Nếu số tiền lớn hơn 5000USD, chúng tôi có thể thương lượng về thời hạn thanh toán, chẳng hạn như đặt cọc trước 70% và thanh toán 30% trước khi giao hàng, v.v.
Q5: Làm thế nào về các chứng chỉ?
Trả lời: ISO9001, CE, TUV, UL, RoHS, CQC, REACH, v.v.
Chúng tôi cung cấp AC một pha để phù hợp với nhu cầu của ngành công nghiệp của bạn.Chúng tôi sản xuất các bộ lọc RFI cho các ứng dụng hàng không vũ trụ, viễn thông, quân sự và y tế, cũng như nhiều ngành công nghiệp khác.Chúng tôi có kinh nghiệm sản xuất nhiều loại bộ lọc như bộ lọc RFI một pha, bộ lọc y tế, bộ lọc đầu vào nguồn, bộ lọc DC và bộ lọc RFI ba pha. Bộ lọc một pha của Curtis Industries được sử dụng để giảm EMI trong các ứng dụng 250VAC.Bộ lọc một pha của chúng tôi rất phù hợp cho nhiều ngành công nghiệp và có sẵn ở ba loại khác nhau bao gồm mục đích chung, hiệu suất cao và dải rộng.Các bộ lọc RFI này rất lý tưởng để giảm EMI trong quân đội, thiết bị thương mại, chuyển đổi nguồn điện và viễn thông.
|
|
