| Tên thương hiệu: | VIIP WeiAiPu |
| Số mẫu: | VIP4-1A-03(B041W0638) |
| MOQ: | 1 chiếc |
| giá bán: | Có thể đàm phán |
| Chi tiết bao bì: | 33*33*18 |
| Điều khoản thanh toán: | T/T |
VIP4-1A-03(B041W0638) Phiên bản 4.0.pdf
| Nguồn gốc | Trung Quốc |
| Số mô hình | VIP4-1A-03 |
| Trở kháng đầu vào | 50Ω |
| TÔImất chèn | 30-100dB |
| dòng để dòng | 1760VDC |
| Tần số trung tâm danh nghĩa | 10KHZ~30MHZ |
| Giấy chứng nhận | ISO9001 CE ROHS TUV |
| Tần số hoạt động | 50/60HZ |
| Phạm vi nhiệt độ | 25 / 085 / 21 |

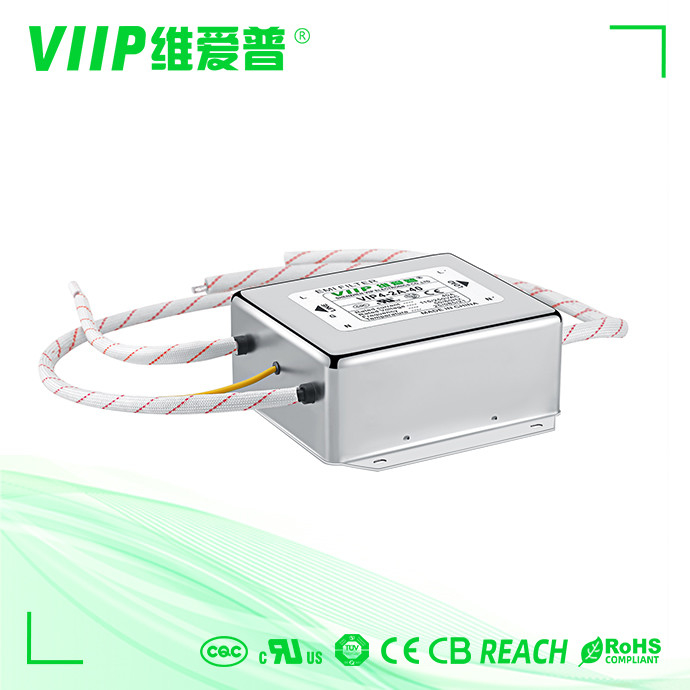

Các tính năng và lợi ích choBộ lọc emi một pha AC:
150 KHz一Băng thông rộng 30 MHz lọc hiệu quả cao, đặc biệt nâng cao hiệu quả lọc tần số thấp giữa 10 KHz150 KHz.
Được thiết kế đặc biệt để kết hợp các thiết bị quân sự thông qua CE102 trongGJB151A/152A
Thông số kỹ thuật Đối với bộ lọc emi một pha AC:
| các tính năng cho bộ lọc emi một pha |
| 1. Dòng điện định mức: 0,5A-300A |
| 2. Các thiết bị đầu cuối khác nhau: dây, vấu hàn, đinh tán, khối thiết bị đầu cuối, v.v. |
| 3. Phiên bản y tế tùy chọn (loại H) |
| 4. Các phiên bản cụ thể tùy chỉnh có sẵn theo yêu cầu |
| Bộ lọc AC có mục đích chung với dải tần suy giảm tốt 150KHz-30MHz |
| Cấu trúc nhỏ gọn, tỷ lệ chi phí hiệu suất cao, dễ cài đặt, an toàn và đáng tin cậy |
| Sê-ri VIP4 -1A và VIP4 -1B là bộ lọc chế độ chung một giai đoạn với nhóm bộ lọc gần như giống nhau, chỉ khác một chút về dòng điện khác nhau |
| Phiên bản điện áp cao trên 380VAC cũng có sẵn |
| Phần số | Dòng điện định mức [A] | 250VAC/50Hz @ 20C Dòng rò [mA] |
Kích thước vật lý | sơ đồ điện | thiết bị đầu cuối | Trọng lượng [g] | ||
| Đinh ốc | khối thiết bị đầu cuối | Dây điện | ||||||
| VIP1-1A-01 | 1A | <0,5mA | Hình 1 | Hình 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3A | <0,5mA | Hình 1 | Hình 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6A | <0,5mA | Hình 1 | Hình 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10A | <0,5mA | Hình 2 | Hình 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | <1,0mA | Hình 3/Hình4 | Hình 2 | M4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | <1,0mA | Hình 3/Hình4 | Hình 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | <1,0mA | Hình 3/Hình4 | Hình 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | <1,0mA | Hình 5 | Hình 2 | M6 | - - - | - - - | 320 |
| VIP4-1B-50 | SOA | <2.0mA | Hình 5 | Hình 2 | M6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | <2.0mA | Hình 5 | Hình 2 | M8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150A | <2.0mA | Hình 5 | Hình 2 | M10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200A | <2.0mA | Hình 5 | Hình 2 | M10 | - - - | - - - | 1900 |
Sơ đồ điện:
Kích thước cơ khí (Đơn vị: mm)
|
