| Tên thương hiệu: | VIIP WeiAiPu |
| Số mẫu: | VIP3-32B-50 |
| MOQ: | 1 chiếc |
| giá bán: | Có thể đàm phán |
| Chi tiết bao bì: | 33*33*18 |
| Điều khoản thanh toán: | T/T |

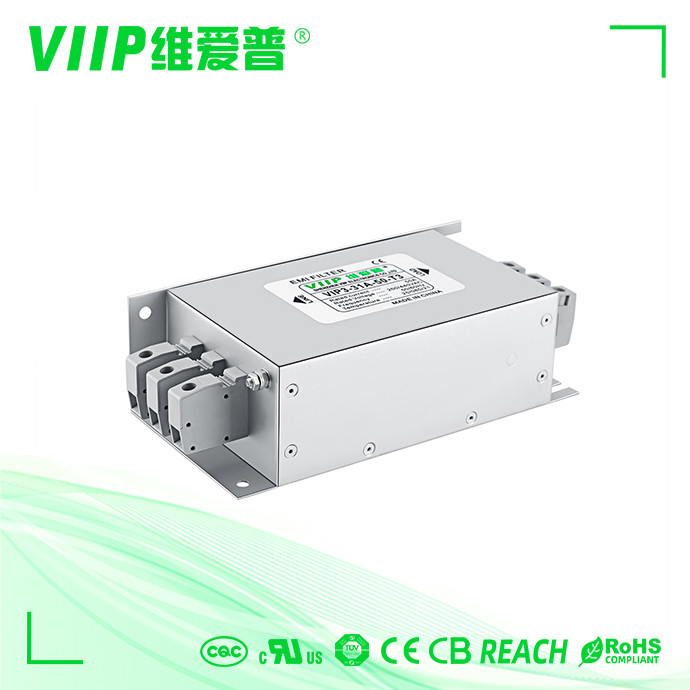

bộ lọc emi ba pha cho máy đóng gói Dòng rò thấp
VIP3-32B-50(B032S0709) Phiên bản 4.0.pdf
Bộ lọc EMI 3 pha 3 dòngSự chỉ rõ:
| Mục | Bộ lọc EMI 3 pha 3 dòng VIIP |
| một phần số | VIP3-32B-50 |
| Điện áp định mức | 250/440VAC,50/60Hz |
| tần số hoạt động | DC đến 60Hz |
| dòng định mức | 3~200A@40°C |
| Xếp hạng Hipot | LL 2250VDC |
| LG 2700VDC | |
| loại khí hậu | -25°C~+85°C(25/85/21) |
| Thiết kế tương ứng với | UL1283, CSA C22.2 số 8, |
| IEC/EN 60939, | |
| CQC GB 15288/GB 15287-2008 | |
| Mẫu | trong kho |
Bộ lọc EMI 3 pha 3 dòngthông số kỹ thuật:
| Phần số | Dòng điện định mức [A] | 250VAC/50Hz @ 20C Dòng rò [mA] |
Kích thước vật lý | sơ đồ điện | thiết bị đầu cuối | Trọng lượng [g] |
| VIP3-32B-10 | 10A | <4.0mA | Hình 2 | hình 1 | M4 | 1400 |
| VIP3-32B-20 | 20A | <4.0mA | Hình 2 | hình 1 | M4 | 1400 |
| VIP3-32B-50 | 50A | <6.0mA | Hình 2 | hình 1 | M6 | 1600 |
| VIP3-32B-100 | 100A | <6.0mA | Hình 2 | hình 1 | M8 | 3700 |
| VIP3-32B-150 | 150A | <6.0mA | Hình 2 | hình 1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <6.0mA | Hình 2 | hình 1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4.0mA | Hình 2 | Hình 2 | M4 | 650 |
| VIP3-32C-10 | 10A | <4.0mA | hình 1 | Hình 2 | M4 | 650 |
| VIP3-32C-20 | 20A | <10,0mA | hình 1 | Hình 2 | M4 | 1400 |
| VIP3-32C-50 | 50A | <10,0mA | Hình 2 | Hình 2 | M6 | 3200 |
Sơ đồ điện:
Kích thước cơ khí (Đơn vị: mm)
| Một | b | C | e | F | g | h | J | K | l | m | N | P | Hỏi | |||
| VIP3-32B | 10A | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | M4 |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | M6 | |
| 100A | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | MB | |
| 150A | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | M10 | |
| 200A | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | M10 | |
| VIP3-32C | 6A | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | M4 |
| 10A | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | M4 | |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | M6 | |
| dung sai | ±1 | ±1 | 土1 | ±1 | ±1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
Bộ lọc EMI 3 pha 3 dòngCác ứng dụng tiêu biểu:
Câu hỏi thường gặp
Về VIIP
Hỏi: Bạn là nhà sản xuất hay công ty thương mại?
Thâm Quyến VIIP là nhà sản xuất các Sản phẩm EMI/EMC có trụ sở tại Thâm Quyến, Quảng Đông, Trung Quốc.
Về sản phẩm
Q: Bạn có chứng nhận gì cho sản phẩm của mình?
Chúng tôi đã có CE ROHS FCC, v.v.
Hỏi: Moq của bạn là gì?
Nó phụ thuộc vào các mặt hàng khác nhau, chúng tôi có yêu cầu moq thấp, bởi vì chúng tôi có một nhà kho lớn cho các đơn đặt hàng chứng khoán.
Q: Bạn hỗ trợ những cách vận chuyển nào để giao hàng?
Chúng tôi hỗ trợ vận chuyển hàng không, đường biển và đường sắt.
Về hàng mẫu
Hỏi: Tôi có thể đặt hàng mẫu cho sản phẩm của bạn không?
Trả lời: Có, chúng tôi cung cấp các mẫu sản phẩm, bao gồm cả các mẫu hỗn hợp.
|
