| Tên thương hiệu: | VIIP WeiAiPu |
| Số mẫu: | VIP3-32B-200 |
| MOQ: | 1 chiếc |
| giá bán: | Có thể đàm phán |
| Chi tiết bao bì: | 33*33*18 |
| Điều khoản thanh toán: | T/T |

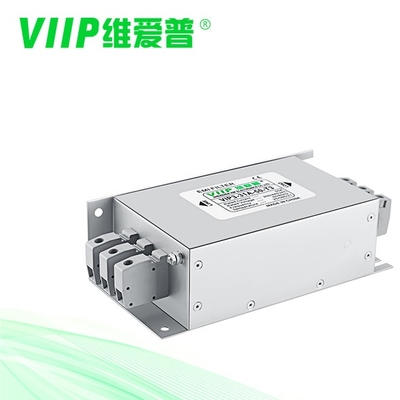

Bộ lọc nguồn 3 pha Ac Emc Emi cho điều hòa không khí công nghiệp
Sự miêu tả:
thích hợp cho nguồn điện ba pha ba dòng
cấu trúc nhỏ gọn, cài đặt đơn giản và tiết kiệm thời gian, đặc biệt thích hợp cho các ứng dụng có không gian hạn chế, hiệu quả cao về chi phí
Sự chỉ rõ
| Mục | Bộ lọc emi 3 pha |
| Kiểu mẫu | VIP3-32B-200 |
| Chức năng chuyển | Thông thấp |
| Loại gói | Bề mặt gắn kết |
| Tần số trung tâm danh nghĩa | 150K-30MHZ |
| Mất chèn | 60~90dB |
| Trở kháng đầu vào | 50Ω |
| Điện áp định mức | 110V/250V |
| Đánh giá hiện tại | 200A |
| Nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ | 25 / 085 / 21 |
| Tần số hoạt động | 50/60HZ |
| dòng để dòng | 2250VDC |
| Dòng xuống đất | 2700VDC |
| Dòng điện rò rỉ tối đa | Tối đa 250VAC/60HZ 0,8mA |
| moq | 1 cái |
| Các ứng dụng | thiết bị laze |
| thời gian hàng đầu | 5~15 các ngày trong tuần |
Đặc trưng:
Thêm chi tiết:
| Phần số | Dòng điện định mức [A] | 250VAC/50Hz @ 20C Dòng rò [mA] |
Kích thước vật lý | sơ đồ điện | thiết bị đầu cuối | Trọng lượng [g] |
| VIP3-32B-10 | 10A | <4.0mA | Hình 2 | hình 1 | M4 | 1400 |
| VIP3-32B-20 | 20A | <4.0mA | Hình 2 | hình 1 | M4 | 1400 |
| VIP3-32B-50 | 50A | <6.0mA | Hình 2 | hình 1 | M6 | 1600 |
| VIP3-32B-100 | 100A | <6.0mA | Hình 2 | hình 1 | M8 | 3700 |
| VIP3-32B-150 | 150A | <6.0mA | Hình 2 | hình 1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <6.0mA | Hình 2 | hình 1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4.0mA | Hình 2 | Hình 2 | M4 | 650 |
| VIP3-32C-10 | 10A | <4.0mA | hình 1 | Hình 2 | M4 | 650 |
| VIP3-32C-20 | 20A | <10,0mA | hình 1 | Hình 2 | M4 | 1400 |
| VIP3-32C-50 | 50A | <10,0mA | Hình 2 | Hình 2 | M6 | 3200 |
Sơ đồ điện:
Kích thước cơ khí (mm):
| Một | b | C | e | F | g | h | J | K | l | m | N | P | Hỏi | |||
| VIP3-32B | 10A | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | M4 |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | M6 | |
| 100A | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | MB | |
| 150A | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | M10 | |
| 200A | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | M10 | |
| VIP3-32C | 6A | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | M4 |
| 10A | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | M4 | |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | M6 | |
| dung sai | ±1 | ±1 | 土1 | ±1 | ±1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
|
