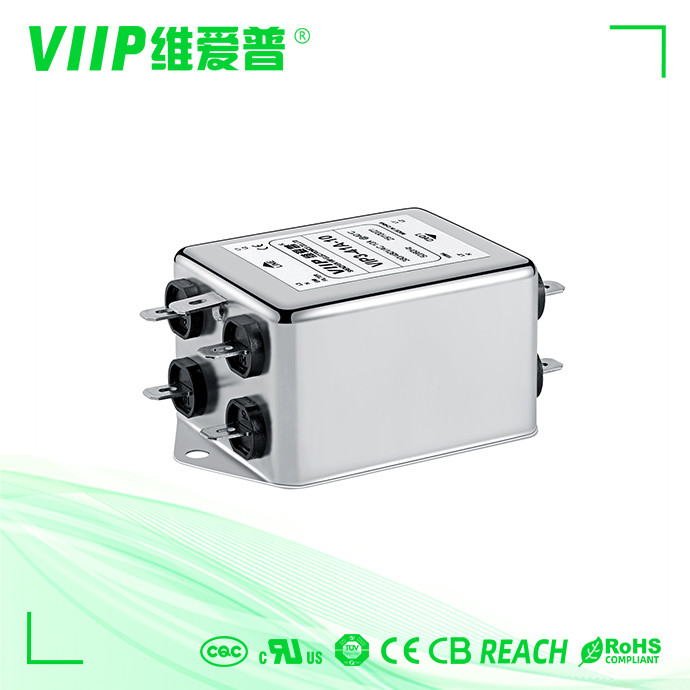

1A-200A 250 / 440VAC Kết nối vít Bộ lọc nhiễu đường dây điện 3 pha Low Pass EMC

Tên thương hiệu:	VIIP WeiAiPu
Số mẫu:	VIP3-32C-20
MOQ:	1 chiếc
giá bán:	Có thể đàm phán
Chi tiết bao bì:	333318
Điều khoản thanh toán:	T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE TUV UL CQC

chức năng chuyển:

Mục đích chung

Điện áp định mức:

110/250VAC

Đánh giá hiện tại:

Đăng kí:

hệ thống quản lý điện năng

Trường hợp:

Kim loại

tên sản phẩm:

Bộ lọc EMI 3 pha

trở kháng đầu vào:

500VDC/100MOHM TỐI THIỂU

Phạm vi tần số:

150 kHz đến 30 GHz

nhiệt độ lưu trữ:

-40℃~+85℃

Điểm:

BỘ LỌC EMI

Điểm:

BỘ LỌC EMI

tần số hoạt động:

50/60hz

Tần số trung tâm danh nghĩa:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Kích thước:

Khác nhau tùy thuộc vào mô hình

Cảng:

Shenzhen

Kiểu chấm dứt:

Chân hàn

Lưu lượng điện:

Khác nhau

Trọng lượng:

290g-1000g

Vật liệu chống điện:

≥100MΩ

Vật liệu chống điện:

≥100MΩ

Phù hợp với Rohs:

độ ẩm:

≤95%RH

Khả năng cung cấp:

2000 chiếc trong vòng 10-15 ngày

Làm nổi bật:

Bộ lọc nhiễu đường dây điện 200A

Bộ lọc nhiễu đường dây điện EMC

Bộ lọc EMI 3 pha 440VAC

Mô tả sản phẩm

1A-200A, 250/440VAC, Kết nối vít, Bộ lọc nhiễu đường dây điện 3 pha với bộ lọc EMC thông thấp

Bộ lọc emi 3 phaSự miêu tả:

thích hợp cho nguồn điện ba pha ba dòng

cấu trúc nhỏ gọn, cài đặt đơn giản và tiết kiệm thời gian, đặc biệt thích hợp cho các ứng dụng có không gian hạn chế, hiệu quả cao về chi phí

Sự chỉ rõ

Mục	Bộ lọc emi 3 pha
Kiểu mẫu	VIP3-32C-20
Chức năng chuyển	Thông thấp
Loại gói	Bề mặt gắn kết
Tần số trung tâm danh nghĩa	150K-30MHZ
Mất chèn	60~90dB
Trở kháng đầu vào	50Ω
Điện áp định mức	110V/250V
Đánh giá hiện tại	20A
Nhiệt độ môi trường	40°C
Phạm vi nhiệt độ	25 / 085 / 21
Tần số hoạt động	50/60HZ
dòng để dòng	2250VDC
Dòng xuống đất	2700VDC
Dòng điện rò rỉ tối đa	Tối đa 250VAC/60HZ 0,8mA
moq	1 cái
Các ứng dụng	thiết bị laze
thời gian hàng đầu	5~15 các ngày trong tuần

Mô tả bộ lọc emi 3 pha:

Dòng điện định mức: 0,5-2000A

Phiên bản y tế tùy chọn (loại H)

Kết nối vấu hàn, đinh tán hoặc khối đầu cuối (trên 250A là thanh đồng)

Các phiên bản cụ thể tùy chỉnh theo yêu cầu

Thích hợp cho nguồn điện ba pha ba dòng

Sê-ri VIP3-32C là bộ lọc hai giai đoạn bao gồm một chế độ chung và một chế độ vi sai d1 với hiệu ứng lọc nâng cao của nhiễu chế độ vi sai d1

Hiệu ứng lọc chế độ vi sai và phổ biến tuyệt vời cho nhiễu từ 10KHz đến 30MHz

Phiên bản điện áp cao 520VAC hoặc 690VAC tùy chọn

Sơ đồ điện:

Lập bảng:

Phần số	Dòng điện định mức [A]	250VAC/50Hz@20C Dòng rò [mA]	Kích thước vật lý	sơ đồ điện	nhà ga	Trọng lượng [g]
VIP3-32B-10	10A	<4 Ôi	Hình 2	Hình1	M4	1400
VIP3-32B-20	20A	<4 Ôi	Hình 2	Hình1	M4	1400
VIP3-32B-50	50A	<60mA	Hình 2	hình 1	M6	1600
VIP3-32B-100	100A	<60mA	Hình 2	Hình1	CÔ	3700
VIP3-32B-150	150A	<60mA	Hình 2	Hình1	M10	7000
VIP3-32B-200	200A	<60mA	Hình 2	Hình1	M10	7000
VIP3-32C-06	6A	<4 Ôi	Hình 2	Hình 2	M4	650
VIP3-32C-10	10A	<4 Ôi	Hình1	Hình 2	M4	650
VIP3-32C-20	20A	<10 ÔmA	Hình1	Hình 2	M4	1400
VIP3-32C-50	50A	<15 ÔM	Hình 2	Hình 2	M6	3200

Kích thước cơ khí (mm):

		Một	b	C	e	F	g	h		J	K	l	m	N	P	Hỏi
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

dung sai		±1	±1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Đặc trưng:

Bảo vệ chống nhiễu điện áp.
Mạch lọc hai giai đoạn tiên tiến với cuộn cảm hình xuyến có khả năng chống bão hòa cao
Sản phẩm tùy chỉnh theo yêu cầu của khách hàng

Các ứng dụng tiêu biểu:

Các ứng dụng yêu cầu suy giảm tần số cao
Thiết bị văn phòng công suất cao
Thiết bị văn phòng và xử lý dữ liệu
