| Tên thương hiệu: | VIIP WeiAiPu |
| Số mẫu: | VIP3-32B-100 |
| MOQ: | 1 chiếc |
| giá bán: | Có thể đàm phán |
| Chi tiết bao bì: | 33*33*18 |
| Điều khoản thanh toán: | T/T |

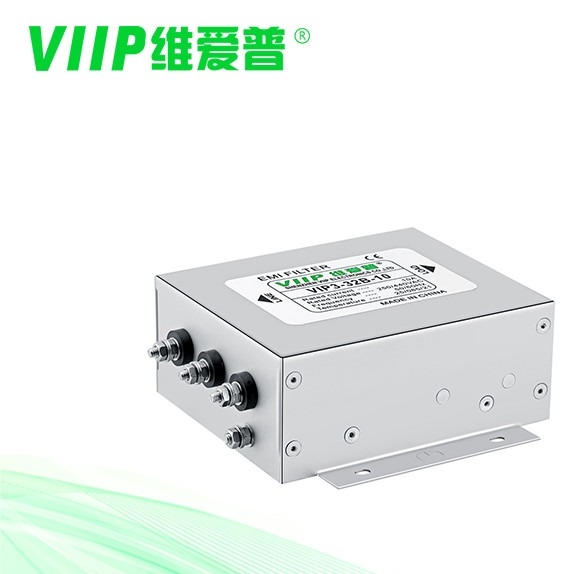

Bộ lọc EMI 3 pha 380V 440V với thiết bị đầu cuối khối để bảo vệ thông tin
Sự miêu tả:
thích hợp cho nguồn điện ba pha ba dòng
cấu trúc nhỏ gọn, cài đặt đơn giản và tiết kiệm thời gian, đặc biệt thích hợp cho các ứng dụng có không gian hạn chế, hiệu quả cao về chi phí
Sự chỉ rõ
| Mục | Bộ lọc emi 3 pha |
| Kiểu mẫu | VIP3-32B-100 |
| Chức năng chuyển | Thông thấp |
| Loại gói | Bề mặt gắn kết |
| Tần số trung tâm danh nghĩa | 150K-30MHZ |
| Mất chèn | 60~90dB |
| Trở kháng đầu vào | 50Ω |
| Điện áp định mức | 110V/250V |
| Đánh giá hiện tại | 100A |
| Nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ | 25 / 085 / 21 |
| Tần số hoạt động | 50/60HZ |
| dòng để dòng | 2250VDC |
| Dòng xuống đất | 2700VDC |
| Dòng điện rò rỉ tối đa | Tối đa 250VAC/60HZ 0,8mA |
| moq | 1 cái |
| Các ứng dụng | thiết bị laze |
| thời gian hàng đầu | 5~15 các ngày trong tuần |
Thêm chi tiết:
Dòng điện định mức: 0,5-2000A
Phiên bản y tế tùy chọn (loại H)
Kết nối vấu hàn, đinh tán hoặc khối đầu cuối (trên 250A là thanh đồng)
Các phiên bản cụ thể tùy chỉnh theo yêu cầu
Thích hợp cho nguồn điện ba pha ba dòng
Sê-ri VIP3-32B là bộ lọc ba pha ba dòng hiệu suất cao chế độ chung hai giai đoạn
Sê-ri VIP3-32C là bộ lọc hai giai đoạn bao gồm một chế độ chung và một chế độ vi sai với hiệu ứng lọc nâng cao của nhiễu chế độ vi sai
Hiệu ứng lọc chế độ vi sai và phổ biến tuyệt vời cho nhiễu từ 10KHz đến 30MHz
Phiên bản điện áp cao 520VAC hoặc 690VAC tùy chọn
| Phần số | Dòng điện định mức [A] | 250VAC/50Hz @ 20C Dòng rò [mA] |
Kích thước vật lý | sơ đồ điện | thiết bị đầu cuối | Trọng lượng [g] |
| VIP3-32B-10 | 10A | <4.0mA | Hình 2 | hình 1 | M4 | 1400 |
| VIP3-32B-20 | 20A | <4.0mA | Hình 2 | hình 1 | M4 | 1400 |
| VIP3-32B-50 | 50A | <6.0mA | Hình 2 | hình 1 | M6 | 1600 |
| VIP3-32B-100 | 100A | <6.0mA | Hình 2 | hình 1 | M8 | 3700 |
| VIP3-32B-150 | 150A | <6.0mA | Hình 2 | hình 1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <6.0mA | Hình 2 | hình 1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4.0mA | Hình 2 | Hình 2 | M4 | 650 |
| VIP3-32C-10 | 10A | <4.0mA | hình 1 | Hình 2 | M4 | 650 |
| VIP3-32C-20 | 20A | <10,0mA | hình 1 | Hình 2 | M4 | 1400 |
| VIP3-32C-50 | 50A | <10,0mA | Hình 2 | Hình 2 | M6 | 3200 |
Sơ đồ điện:
Kích thước cơ khí (Đơn vị: mm)
| Một | b | C | e | F | g | h | Tôi | J | K | l | m | N | P | Hỏi | ||
| VIP3-32B | 10A | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 39 | 25 | M4 |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| 50A | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 31 | 52 5 | M6 | |
| 100A | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ6.0 | 9 | 70 | 50 | 20 | 9 | 46 | MB | |
| 150A | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ8.0 | 12 | 90 | 65 | 30 | 46 | 63 | M10 | |
| 200A | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ8.0 | 12 | 90 | 65 | 30 | 42 | 63 | M10 | |
| VIP3-32C | 6A | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 32 | 29 5 | M4 |
| 10A | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 42 | 29 5 | M4 | |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| 50A | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ6.0 | 9 | 70 | 50 | 20 | 31 | 46 | M6 | |
| lòng khoan dung | 土1 | 土1 | 土1 | 土1 | ±1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
Các ứng dụng:
Được sử dụng rộng rãi tất cả các loại thiết bị điện với ⛛ kiểu kết nối, chẳng hạn như máy in, máy đóng gói, thiết bị dệt, điều hòa không khí công nghiệp, UPS, thiết bị y tế, v.v.
Câu hỏi thường gặp
Về VIIP
Hỏi: Bạn là nhà sản xuất hay công ty thương mại?
Thâm Quyến VIIP là nhà sản xuất các Sản phẩm EMI/EMC có trụ sở tại Thâm Quyến, Quảng Đông, Trung Quốc.
Về sản phẩm
Q: Bạn có chứng nhận gì cho sản phẩm của mình?
Chúng tôi đã có CE ROHS FCC, v.v.
Hỏi: Moq của bạn là gì?
Nó phụ thuộc vào các mặt hàng khác nhau, chúng tôi có yêu cầu moq thấp, bởi vì chúng tôi có một nhà kho lớn cho các đơn đặt hàng chứng khoán.
Q: Bạn hỗ trợ những cách vận chuyển nào để giao hàng?
Chúng tôi hỗ trợ vận chuyển hàng không, đường biển và đường sắt.
Về hàng mẫu
Hỏi: Tôi có thể đặt hàng mẫu cho sản phẩm của bạn không?
Trả lời: Có, chúng tôi cung cấp các mẫu sản phẩm, bao gồm cả các mẫu hỗn hợp.
|
