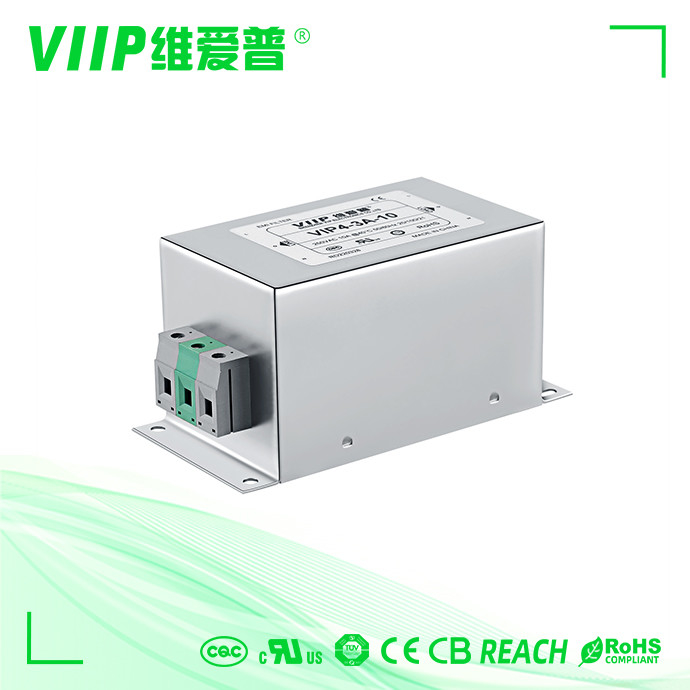

Name: Bộ lọc đường dây điện EMI một pha cho hệ thống mạng và CNTT
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1B-06
Price: 6.00 USD
Availability: InStock

Tên thương hiệu:	VIIP WeiAiPu
Số mẫu:	VIP4-1B-06
MOQ:	1 chiếc
giá bán:	Có thể đàm phán
Chi tiết bao bì:	33 * 33 * 18
Điều khoản thanh toán:	T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE TUV UL CQC

Đánh giá hiện tại:

Loại hình:

Bộ lọc EMC

chức năng chuyển:

Bộ lọc AC EMI

Tần số trung tâm danh nghĩa:

150KHz~30MHz

Chứng nhận:

CE ROHS

Đăng kí:

Thiết bị y tế

trở kháng đầu vào:

500VDC/100MOHM TỐI THIỂU

trở kháng đầu vào:

500VDC/100MOHM TỐI THIỂU

Phạm vi tần số:

150 kHz đến 30 GHz

nhiệt độ lưu trữ:

-40℃~+85℃

Điểm:

BỘ LỌC EMI

tần số hoạt động:

50/60hz

Tần số trung tâm danh nghĩa:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Kích thước:

Khác nhau tùy thuộc vào mô hình

Cảng:

Shenzhen

Kiểu chấm dứt:

Chân hàn

Lưu lượng điện:

Khác nhau

Trọng lượng:

290g-1000g

Vật liệu chống điện:

≥100MΩ

Phù hợp với Rohs:

Vâng

độ ẩm:

≤95%RH

Khả năng cung cấp:

2000 chiếc trong vòng 10-15 ngày

Làm nổi bật:

Bộ lọc đường dây điện EMC EMI

Bộ lọc đường dây điện EMI 6A

Bộ lọc EMI một pha 150KHZ

Mô tả sản phẩm

Bộ lọc đường dây điện EMI một pha cho mục đích chung hiệu suất cao

Bộ lọc đường dây điện EMI một pha cho mục đích chung hiệu suất caoChi tiết nhanh:

Nguồn gốc	Trung Quốc
Số mô hình	VIP4-1B-06
Trở kháng đầu vào	50Ω
Tôimất chèn	30-100dB
dòng để dòng	1760VDC
Tần số trung tâm danh nghĩa	10KHZ~30MHZ
Giấy chứng nhận	ISO9001 CE ROHS TUV
Tần số hoạt động	50/60HZ
Phạm vi nhiệt độ	25 / 085 / 21

Các tính năng và lợi ích choBộ lọc emi một pha AC:

150 KHz一Băng thông rộng 30 MHz lọc hiệu quả cao, đặc biệt nâng cao hiệu quả lọc tần số thấp giữa 10 KHz150 KHz.

Được thiết kế đặc biệt để kết nối các thiết bị quân sự thông qua CE102 inGJB151A/ 152A

Thông số kỹ thuật Đối với bộ lọc emi một pha AC:

Bộ lọc đường dây điện EMI một pha cho hệ thống mạng và CNTT 0

Bộ lọc đường dây điện EMI một pha cho hệ thống mạng và CNTT 1

Lập bảng Bộ lọc đường dây điện EMI một pha cho mục đích chung hiệu suất cao

Phần số	Dòng điện định mức [A]	250VAC/50Hz @ 20C Dòng rò [mA]	Kích thước vật lý	sơ đồ điện	thiết bị đầu cuối			Trọng lượng [g]
Phần số	Dòng điện định mức [A]	250VAC/50Hz @ 20C Dòng rò [mA]	Kích thước vật lý	sơ đồ điện	Đinh ốc	khối thiết bị đầu cuối	Dây điện	Trọng lượng [g]
VIP1-1A-01	1A	<0,5mA	hình 1	hình 1	- - -	- - -	0	65
VIP1-1A-03	3A	<0,5mA	hình 1	hình 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0,5mA	hình 1	hình 1	- - -	- - -	0	65
VIP1-1A-10	10A	<0,5mA	Hình 2	hình 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1,0mA	Hình 3/Hình4	Hình 2	M4	0	- - -	140
VIP4-1B-10	10A	<1,0mA	Hình 3/Hình4	Hình 2	M4	0	- - -	170
VIP4-1B-20	20A	<1,0mA	Hình 3/Hình4	Hình 2	M4	0	- - -	170
VIP4-1B-30	30A	<1,0mA	Hình 5	Hình 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2.0mA	Hình 5	Hình 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2.0mA	Hình 5	Hình 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2.0mA	Hình 5	Hình 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2.0mA	Hình 5	Hình 2	M10	- - -	- - -	1900

		Một	b	C	Đ.	e	F	g	h		K	l	m	N	P	Hỏi
VIP4-1B		51	51	29	73	---	73	63	---	Φ4,5	25	10	22	---	15,5	6,3*0,8
	6A								---
		51	51	29	86	---	86	63	---	Φ4,5	25	10	9	3.4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4,5	25	10	22	---	15,5	6,3*0,8
	10A								---
		51	51	29	86	---	86	63	---	Φ4,5	25	10	22	3.4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4,5	25	10	22	---	15,5	6,3*0,8
	20A
		51	51	29	84	---	84	63	---	Φ4,5	25	20	8,5	2,5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3,8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3.4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4.8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4.4	M10

dung sai		±1	±1	土1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5
