| Tên thương hiệu: | VIIP WeiAiPu |
| Số mẫu: | VIP4-1A-01 |
| MOQ: | 1 chiếc |
| giá bán: | Có thể đàm phán |
| Chi tiết bao bì: | 33 * 33 * 18 |
| Điều khoản thanh toán: | T/T |
| Nguồn gốc | Trung Quốc |
| Số mô hình | VIP4-1A-01 |
| Trở kháng đầu vào | 50Ω |
| Tôimất chèn | 30-100dB |
| dòng để dòng | 1760VDC |
| Tần số trung tâm danh nghĩa | 10KHZ~30MHZ |
| Giấy chứng nhận | ISO9001 CE ROHS cUL TUV |
| Tần số hoạt động | 50/60HZ |
| Phạm vi nhiệt độ | 25 / 085 / 21 |

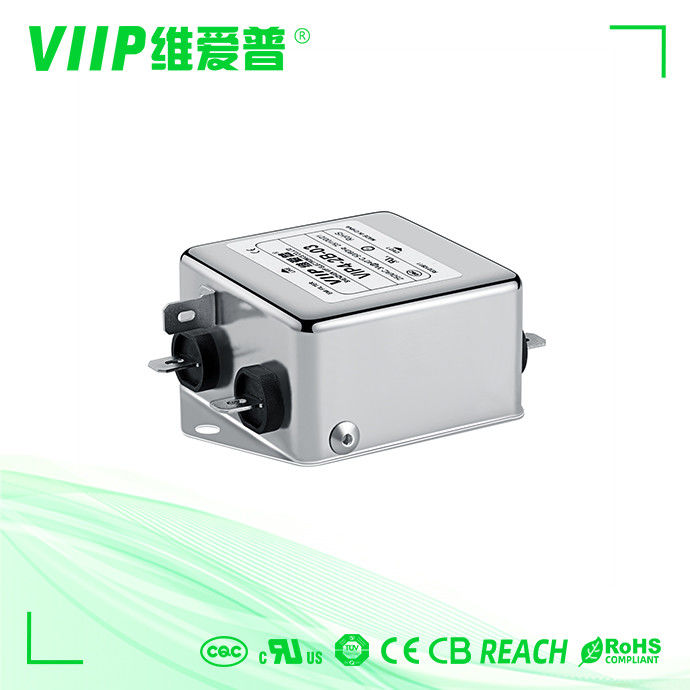

Bộ lọc dòng điện EMI một phaCác tính năng và lợi ích:
Hơn hai cấp độ trang bị.10 KHz一Băng thông rộng 30 MHz lọc hiệu quả cao, đặc biệt nâng cao hiệu quả lọc tần số thấp giữa 10 KHz150 KHz.
Được thiết kế đặc biệt để kết nối các thiết bị quân sự thông qua CE102 inGJB151A/ 152A
Tần suất làm việc.điện áp định mức để đáp ứng các yêu cầu khác nhau, thiết kế tùy biến nhanh chóng.
Được thiết kế cho ứng dụng phát thải hoặc độ nhạy ở chế độ chung
Thông số kỹ thuật choĐường dây điện EMI một phabộ lọc:
Đường dây điện EMI một phaBộ lọc lập bảng
| Phần số | Dòng điện định mức [A] | 250VAC/50Hz @ 20C Dòng rò [mA] |
Kích thước vật lý | sơ đồ điện | thiết bị đầu cuối | Trọng lượng [g] | ||
| Đinh ốc | khối thiết bị đầu cuối | Dây điện | ||||||
| VIP1-1A-01 | 1A | <0,5mA | hình 1 | hình 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3A | <0,5mA | hình 1 | hình 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6A | <0,5mA | hình 1 | hình 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10A | <0,5mA | Hình 2 | hình 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | <1,0mA | Hình 3/Hình4 | Hình 2 | M4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | <1,0mA | Hình 3/Hình4 | Hình 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | <1,0mA | Hình 3/Hình4 | Hình 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | <1,0mA | Hình 5 | Hình 2 | M6 | - - - | - - - | 320 |
| VIP4-1B-50 | SOA | <2.0mA | Hình 5 | Hình 2 | M6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | <2.0mA | Hình 5 | Hình 2 | M8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150A | <2.0mA | Hình 5 | Hình 2 | M10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200A | <2.0mA | Hình 5 | Hình 2 | M10 | - - - | - - - | 1900 |
|
