| Tên thương hiệu: | VIIP WeiAiPu |
| Số mẫu: | VIP3-32C-20 |
| MOQ: | 1 chiếc |
| giá bán: | Có thể đàm phán |
| Chi tiết bao bì: | 33 * 33 * 18 |
| Điều khoản thanh toán: | T/T |

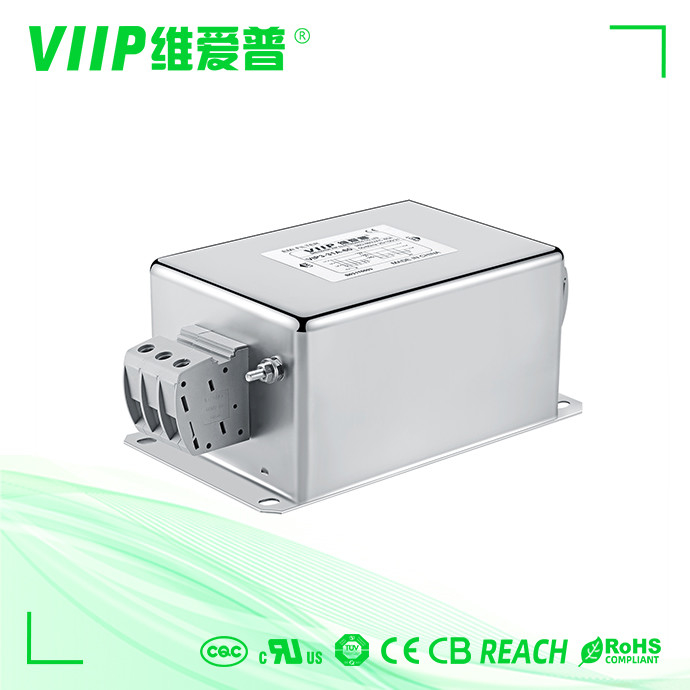

Bộ lọc EMI 3 pha được phê duyệt 20A TUV CE cho hệ thống quản lý nguồn điện
Bộ lọc emi 3 phaSự mô tả:
phù hợp với nguồn điện ba pha ba dòng
cấu trúc nhỏ gọn, lắp đặt đơn giản và tiết kiệm thời gian, đặc biệt thích hợp cho các ứng dụng có không gian hạn chế, hiệu quả chi phí cao
Sự chỉ rõ
| Mục | Bộ lọc emi 3 pha |
| Người mẫu | VIP3-32C-20 |
| Chức năng chuyển giao | Thẻ thấp |
| Loại gói | Bề mặt gắn kết |
| Tần số trung tâm danh nghĩa | 150K-30MHZ |
| Mất đoạn chèn | 60 ~ 90dB |
| Trở kháng đầu vào | 50Ω |
| Điện áp định mức | 110V / 250V |
| Đánh giá hiện tại | 20A |
| Nhiệt độ môi trường | 40 ° C |
| Phạm vi nhiệt độ | 25/85/21 |
| Tần suất hoạt động | 50 / 60HZ |
| Dòng này sang dòng khác | 2250VDC |
| Line to Ground | 2700VDC |
| Dòng rò rỉ tối đa | 250VAC / 60HZ Tối đa 0,8mA |
| MOQ | 1 cái |
| Các ứng dụng | Thiết bị laser |
| thời gian hàng đầu | 5 ~ 15 ngày trong tuần |
Mô tả của bộ lọc emi 3 pha:
Dòng định mức: 0,5-2000A
Phiên bản y tế tùy chọn (loại H)
Vấu hàn, đinh tán hoặc kết nối khối thiết bị đầu cuối (trên 250A đó là thanh đồng)
Các phiên bản cụ thể tùy chỉnh theo yêu cầu
Thích hợp cho nguồn điện ba pha ba dòng
Sê-ri VIP3-32C là bộ lọc hai giai đoạn bao gồm một chế độ chung và một chế độ vi sai d1 với hiệu quả lọc nâng cao của nhiễu chế độ vi sai d1
Hiệu ứng lọc chế độ chung và khác biệt tuyệt vời cho nhiễu từ 10KHz đến 30MHz
Phiên bản điện áp cao 520VAC hoặc 690VAC tùy chọn
Sơ đồ điện:
Lập bảng:
| Phần không. | Đánh giá hiện tại [A] | 250VAC / 50Hz @ 20C Rò rỉ hiện tại [mA] |
Kích thước vật lý | Sơ đồ điện | Kỳ hạn | Trọng lượng [g] |
| VIP3-32B-10 | 10A | <4 OmA | Hình 2 | Hình 1 | M4 | 1400 |
| VIP3-32B-20 | 20A | <4 OmA | Hình 2 | Hình 1 | M4 | 1400 |
| VIP3-32B-50 | 50A | <60mA | Hình 2 | Hình 1 | M6 | 1600 |
| VIP3-32B-100 | 100A | <60mA | Hình 2 | Hình 1 | CÔ | 3700 |
| VIP3-32B-150 | 150A | <60mA | Hình 2 | Hình 1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <60mA | Hình 2 | Hình 1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4 OmA | Hình 2 | Hình 2 | M4 | 650 |
| VIP3-32C-10 | 10A | <4 OmA | Hình 1 | Hình 2 | M4 | 650 |
| VIP3-32C-20 | 20A | <10 OmA | Hình 1 | Hình 2 | M4 | 1400 |
| VIP3-32C-50 | 50A | <15 OmA | Hình 2 | Hình 2 | M6 | 3200 |
| Một | B | C | E | F | G | H | J | K | L | M | N | P | Q | |||
| VIP3-32B | 10A | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | M4 |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | M6 | |
| 100A | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | MB | |
| 150A | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | M10 | |
| 200A | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | M10 | |
| VIP3-32C | 6A | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | M4 |
| 10A | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | M4 | |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | M6 | |
| Dung sai | ± 1 | ± 1 | 土1 | ± 1 | ± 1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
Các ứng dụng:
Được sử dụng rộng rãi tất cả các loại thiết bị điện với kiểu kết nối ⛛, chẳng hạn như máy in, máy đóng gói, thiết bị dệt may, điều hòa không khí công nghiệp, UPS, thiết bị y tế. Vv
|
