| Tên thương hiệu: | VIIP WeiAiPu |
| Số mẫu: | VIP3-32B-50 |
| MOQ: | 1 chiếc |
| giá bán: | Có thể đàm phán |
| Chi tiết bao bì: | 33 * 33 * 18 |
| Điều khoản thanh toán: | T/T |

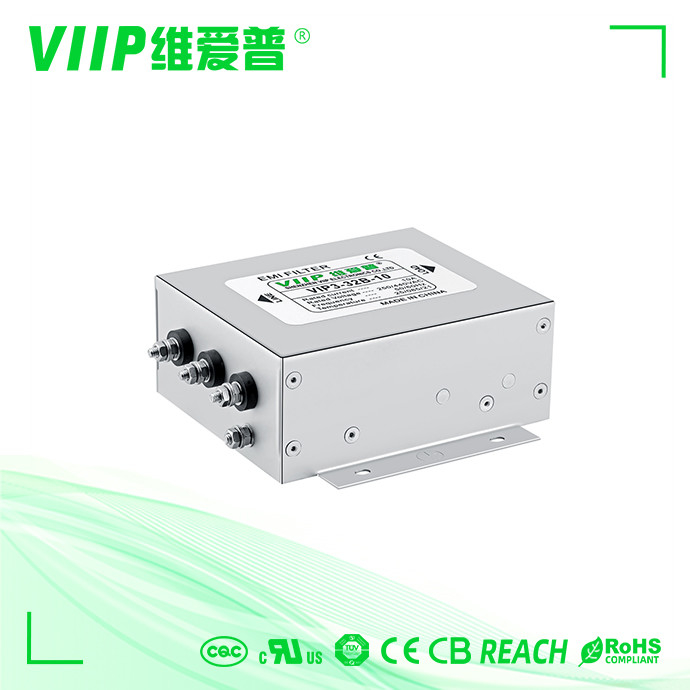

Bộ lọc EMI 3 pha 50A Bộ lọc dòng ba pha cho hệ thống quản lý điện
Sự mô tả:
1, Dòng định mức từ 0,5 đến 2000A
2, Hiệu suất suy hao cao lên đến 30 MHz
3, Đánh giá điện áp 440VAC để được chấp nhận trên toàn thế giới
4, Phê duyệt: CE, ROHS
5, 520V AC, 690V AC có thể là tùy chọn
Sự chỉ rõ:
| Mục | Bộ lọc EMI 3 pha |
| Người mẫu | Bộ lọc EMI 3 pha - Dòng VIP3 |
| Bản gốc của quốc gia | Trung Quốc |
| Loại gói | Bề mặt gắn kết |
| Tần suất làm việc danh nghĩa | 150K-30MHZ |
| Mất đoạn chèn | 60 ~ 90dB |
| Trở kháng đầu vào | 50Ω |
| Điện áp định mức | 380V / 440V |
| Hiện hành | 50A |
| Nhiệt độ làm việc | 40 ° C |
| Thể loại khí hậu | 25/85/21 |
| Tần suất hoạt động | 50 / 60HZ |
| Dòng này sang dòng khác | 2250VDC |
| Line to Ground | 2700VDC |
| 110VAC / 60HZ 1,4mA | |
| MOQ | 5 cái |
| Hải cảng | Thâm Quyến |
| Thời gian hàng đầu | 3 ~ 15 ngày đối với Bộ lọc EMI Low Pass |
Thông số kỹ thuật:
Đặc trưng:
Các ứng dụng tiêu biểu:
Sơ đồ điện:
Lập bảng:
| Phần không. | Đánh giá hiện tại [A] | 250VAC / 50Hz @ 20C Rò rỉ hiện tại [mA] |
Kích thước vật lý | Sơ đồ điện | Kỳ hạn | Trọng lượng [g] |
| VIP3-32B-10 | 10A | <4 OmA | Hình 2 | Hình 1 | M4 | 1400 |
| VIP3-32B-20 | 20A | <4 OmA | Hình 2 | Hình 1 | M4 | 1400 |
| VIP3-32B-50 | 50A | <60mA | Hình 2 | Hình 1 | M6 | 1600 |
| VIP3-32B-100 | 100A | <60mA | Hình 2 | Hình 1 | CÔ | 3700 |
| VIP3-32B-150 | 150A | <60mA | Hình 2 | Hình 1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <60mA | Hình 2 | Hình 1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4 OmA | Hình 2 | Hình 2 | M4 | 650 |
| VIP3-32C-10 | 10A | <4 OmA | Hình 1 | Hình 2 | M4 | 650 |
| VIP3-32C-20 | 20A | <10 OmA | Hình 1 | Hình 2 | M4 | 1400 |
| VIP3-32C-50 | 50A | <15 OmA | Hình 2 | Hình 2 | M6 | 3200 |
Kích thước cơ học (mm):
| Một | B | C | E | F | G | H | J | K | L | M | N | P | Q | |||
| VIP3-32B | 10A | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | M4 |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | M6 | |
| 100A | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | MB | |
| 150A | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | M10 | |
| 200A | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | M10 | |
| VIP3-32C | 6A | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | M4 |
| 10A | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | M4 | |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | M6 | |
| Dung sai | ± 1 | ± 1 | 土 1 | ± 1 | ± 1 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | ||
|
