| Tên thương hiệu: | VIIP |
| Số mẫu: | VIP4-1B-20 |
| MOQ: | Có thể thương lượng |
| giá bán: | Có thể đàm phán |
| Chi tiết bao bì: | 33 * 33 * 18 |
| Điều khoản thanh toán: | T / T, Western Union |

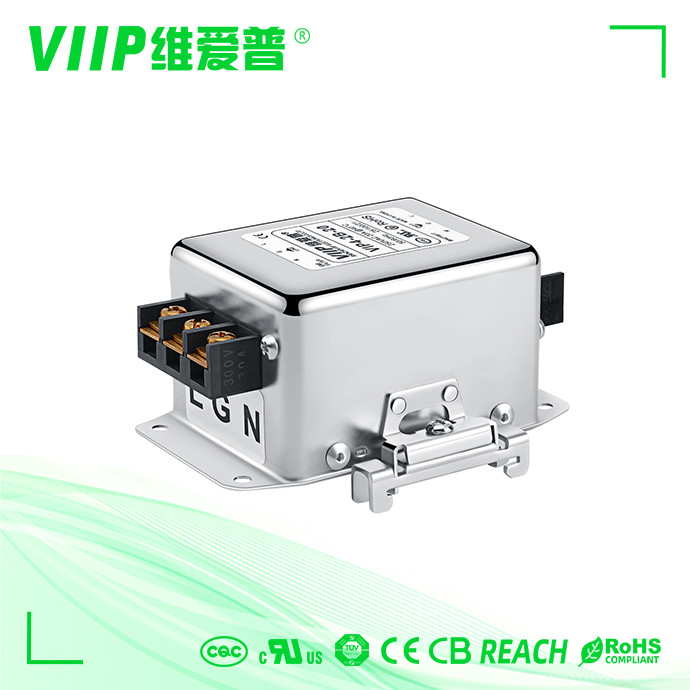

| Mục | Bộ lọc triệt tiêu EMI |
| Người mẫu | VIP4-1B-20 |
| Chức năng chuyển | Thông thấp |
| Loại gói | Bề mặt gắn kết |
| Tần số trung tâm danh nghĩa | 150K-30MHZ |
| Mất chèn | 60~90dB |
| Trở kháng đầu vào | 50Ω |
| Điện áp định mức | 110V/250V |
| Đánh giá hiện tại | 1~50A |
| Nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ | 25 / 085 / 21 |
| Tần số hoạt động | 50/60HZ |
| dòng để dòng | 1450VDC |
| Dòng xuống đất | 2250VDC |
| Dòng điện rò rỉ tối đa | Tối đa 250VAC/60HZ 0,8mA |
| moq | 10 chiếc |
| Hải cảng | Thâm Quyến |
| thời gian hàng đầu | 5~15 ngày |
Bộ lọc chế độ chung một giai đoạn với ảnh hưởng tuyệt vời.Bộ lọc AC có mục đích chung với hiệu suất suy giảm tốt ở dải tần 150khz-30Mhz
thông số kỹ thuật:
Lập bảng:
| Phần số | Dòng điện định mức [A] | 250VAC/50Hz @ 20C Dòng rò [mA] |
Kích thước vật lý | sơ đồ điện | thiết bị đầu cuối | Trọng lượng [g] | ||
| Đinh ốc | khối thiết bị đầu cuối | Dây điện | ||||||
| VIP4-2A-01 | 1A | <0,5mA | hình 2 | hình 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-03 | 3A | <0,5mA | hình 2 | hình 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-06 | 6A | <0,5mA | hình 2 | hình 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-10 | 10A | <1,0mA | Hình4 | hình 1 | - - - | 0 | - - - | 170 |
| VIP4-2B-06 | 6A | <1,0mA | Hình4 | hình 2 | M4 | 0 | - - - | 170 |
| VIP4-2B-10 | 10A | <1,0mA | Hình4 | hình 2 | M4 | 0 | - - - | 170 |
| VIP4-2B-20 | 20A | <1,0mA | Hình4 | hình 2 | M4 | 0 | - - - | 321 |
| VIP4-2B -50 | 50A | <2.0mA | Hình 5 | hình 2 | M6 | - - - | - - - | 1400 |
| VIP4-2B-100 | 100A | <2.0mA | Hình 5 | hình 2 | M6 | - - - | - - - | 2000 |
| VIP4-2B-200 | 200A | <2.0mA | Hình 5 | hình 2 | M8 | - - - | - - - | 3000 |
| VIP4-2C-01 | 1A | <0,5mA | hình 1 | Hình 3 | M10 | - - - | 0 | 65 |
| VIP4-2C-03 | 3A | <0,5mA | hình 2 | Hình 3 | M10 | - - - | 0 | 95 |
| VIP4-2C-06 | 6A | <1,0mA | Hình4 | Hình 3 | M4 | 0 | - - - | 175 |
| VIP4-2C-10 | 10A | <1,0mA | Hình4 | Hình 3 | M4 | 0 | - - - | 175 |
| VIP4-2C-20 | 20A | <1,0mA | Hình 5 | Hình 3 | M4 | - - - | - - - | 600 |
| VIP4-2C-50 | 50A | <2.0mA | Hình 5 | Hình 3 | M6 | - - - | - - - | 1600 |
Kích thước cơ khí (Đơn vị: mm)
Sơ đồ điện:
Câu hỏi thường gặp:
Q: Bạn có cung cấp một sản phẩm tùy chỉnh?
Trả lời: Có, chúng tôi có thể phát triển khuôn mẫu mới theo nhu cầu của bạn nếu bạn có thể cung cấp cho chúng tôi các mẫu hoặc bản vẽ và thông số kỹ thuật.
Hỏi: Bạn có phải là nhà sản xuất ISO9001 không?
Trả lời: Có, chúng tôi là nhà sản xuất chuyên nghiệp về thiết kế và sản xuất bộ lọc EMI từ năm 2009.
Hỏi: Thời gian giao hàng là bao lâu?
A: Chúng tôi đảm bảo giao hàng nhanh chóng.Nói chung, sẽ mất 2-5 ngày để lấy mẫu;10 đến 15 cho các đơn hàng nhỏ, 15-25 ngày cho sản xuất hàng loạt sau khi nhận được khoản thanh toán tạm ứng của bạn.Thời gian giao hàng cụ thể phụ thuộc vào các mặt hàng và số lượng đặt hàng của bạn.Xin vui lòng liên hệ với chúng tôi
Q: Làm thế nào về các điều khoản thanh toán?
Trả lời: chúng tôi cũng chấp nhận T / T Western Union, Paypal, v.v.
Q: Làm thế nào về các giấy chứng nhận?
Trả lời: ISO 9001, CE, TUV, UL, RoHS, ENEC, REACH, v.v.
|
