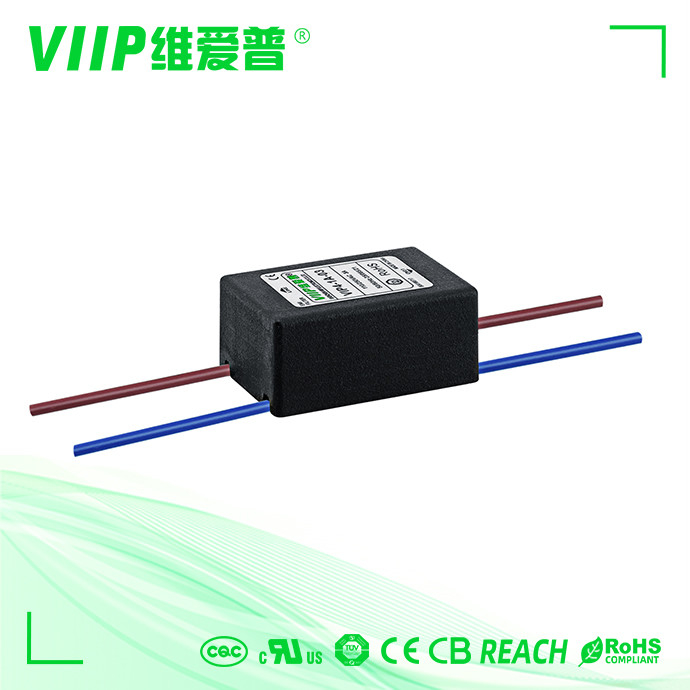

Name: Bộ lọc triệt tiêu EMI 30A một giai đoạn 30-100dB Bộ lọc Emi dòng AC
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1B-30
Price: 14.05 USD
Availability: InStock

Tên thương hiệu:	VIIP
Số mẫu:	VIP4-1B-30
MOQ:	Có thể thương lượng
giá bán:	Có thể đàm phán
Chi tiết bao bì:	33 * 33 * 18
Điều khoản thanh toán:	T / T, Western Union

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE TUV UL ROHS REACH

Đánh giá hiện tại:

30A

Loại hình:

Bộ lọc triệt tiêu EMI

Chứng nhận:

CE ROHS

Từng dòng:

1450VDC

Đăng kí:

thiết bị điện tử

Loại gói:

Bề mặt gắn kết

Khả năng cung cấp:

2000 chiếc trong vòng 10-15 ngày

Làm nổi bật:

Bộ lọc triệt tiêu EMI một giai đoạn 30A

Bộ lọc Emi dòng AC 100dB

Bộ lọc triệt tiêu EMI 30A 30dB

Mô tả sản phẩm

Bộ lọc triệt tiêu EMI 30 Ampere, Bộ lọc nhiễu điện từ

Chi tiết nhanh:

Nguồn gốc	Trung Quốc
Số mô hình	VIP4-1B-30
Trở kháng đầu vào	50Ω
Tôimất chèn	30-100dB
dòng để dòng	1760VDC
Tần số trung tâm danh nghĩa	150KHZ~30MHZ
Giấy chứng nhận	ISO9001 CE ROHS cUL TUV
Tần số hoạt động	50/60HZ
Phạm vi nhiệt độ	25 / 085 / 21

Bộ lọc chế độ chung một giai đoạn với ảnh hưởng tuyệt vời.Bộ lọc AC có mục đích chung với hiệu suất suy giảm tốt ở dải tần 150khz-30Mhz

Các bảng của bộ lọc emi một pha:

Phần số	Dòng điện định mức [A]	250VAC/50Hz @ 20C Dòng rò [mA]	Kích thước vật lý	sơ đồ điện	thiết bị đầu cuối			Trọng lượng [g]
Phần số	Dòng điện định mức [A]	250VAC/50Hz @ 20C Dòng rò [mA]	Kích thước vật lý	sơ đồ điện	Đinh ốc	khối thiết bị đầu cuối	Dây điện	Trọng lượng [g]
VIP4-1A-01	1A	<0,5mA	Hình 1	Hình 1	- - -	- - -	0	65
VIP4-1A-03	3A	<0,5mA	Hình 1	Hình 1	- - -	- - -	0	65
VIP4-1A-06	6A	<0,5mA	Hình 1	Hình 1	- - -	- - -	0	65
VIP4-1A-10	10A	<0,5mA	Hình 2	Hình 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1,0mA	Hình 3/Hình4	Hình 2	M4	0	- - -	140
VIP4-1B-10	10A	<1,0mA	Hình 3/Hình4	Hình 2	M4	0	- - -	170
VIP4-1B-20	20A	<1,0mA	Hình 3/Hình4	Hình 2	M4	0	- - -	170
VIP4-1B-30	30A	<1,0mA	Hình 5	Hình 2	M6	- - -	- - -	320
VIP4-1B-50	50A	<2.0mA	Hình 5	Hình 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2.0mA	Hình 5	Hình 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2.0mA	Hình 5	Hình 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2.0mA	Hình 5	Hình 2	M10	- - -	- - -	1900

Sơ đồ điện:

Bộ lọc triệt tiêu EMI 30A một giai đoạn 30-100dB Bộ lọc Emi dòng AC 0

Kích thước cơ khí (Đơn vị: mm)

		Một	b	C	Đ.	e	F	g	h		K	l	m	N	P	Hỏi
VIP4-1B		51	51	29	73	---	73	63	---	Φ4,5	25	10	22	---	15,5	6,3*0,8
	6A								---
		51	51	29	86	---	86	63	---	Φ4,5	25	10	9	3.4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4,5	25	10	22	---	15,5	6,3*0,8
	10A								---
		51	51	29	86	---	86	63	---	Φ4,5	25	10	22	3.4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4,5	25	10	22	---	15,5	6,3*0,8
	20A
		51	51	29	84	---	84	63	---	Φ4,5	25	20	8,5	2,5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3,8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3.4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4.8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4.4	M10

dung sai		±1	±1	土1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Các ứng dụng:

1. Thiết bị điện, điện tử

2. Trang thiết bị y tế

3. Thiết bị Datacom

4. Thiết bị tự động hóa văn phòng

Các thẻ:
