| Tên thương hiệu: | VIIP |
| Số mẫu: | VIP2-1B-50 |
| MOQ: | 100 CÁI |
| giá bán: | Có thể đàm phán |
| Chi tiết bao bì: | 33 * 33 * 18 |
| Điều khoản thanh toán: | T / T, Western Union |

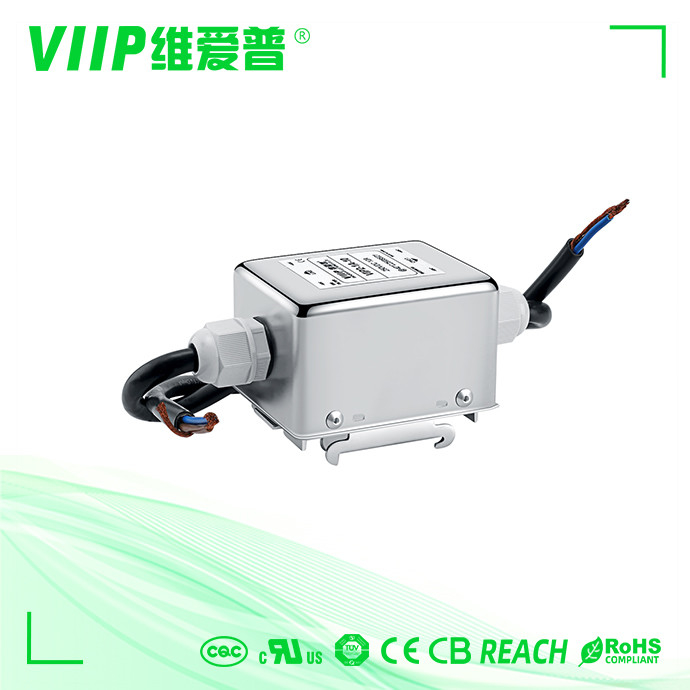

chuyển đổi nguồn điện DC bộ lọc tiếng ồn bộ lọc emi 50A
Chi tiết nhanh:
| Số mô hình | VIP2-1B-50 |
| Nguồn gốc | Trung Quốc |
| Chức năng chuyển | Thông thấp |
| Kiểm tra điện áp | DC |
| Trường hợp | Vỏ kim loại |
| Đăng kí | chuyển đổi nguồn điện, trao đổi SPC và thiết bị điện DC khác |
Sự mô tả
Bộ lọc DC có mục đích chung với hiệu suất suy giảm tốt ở dải tần 150Khz-30Mhz
PHẦN SỐ: VIP2-1B-50
ĐẶC ĐIỂM:
(1) ĐỊNH MỨC ĐIỆN ÁP....................................................... 0-380VDC
(2) XẾP HẠNG HIỆN TẠI:.............................................
TẠI 380VDC .....50A RMS Max.
(3) TẦN SỐ HOẠT ĐỘNG: 0-400Hz
(4) XẾP HẠNG HIPOT (DÀNH CHO MỘT PHÚT)
ĐƯỜNG DÂY ĐẾN MẶT ĐẤT 2250 VDC
B.DÒNG DÒNG.......500VDC
(5) IR:100M ohm TẠI 500VDC BẤT KỲ ĐẦU VÀO HOẶC ĐẦU RA NÀO NỐI ĐẤT
(6) PHẠM VI NHIỆT ĐỘ: -25"C -+85"C
thông số kỹ thuật:
| Phần số | Dòng điện định mức [A] | Kích thước vật lý | sơ đồ điện | thiết bị đầu cuối | Trọng lượng [g] | ||
| VIP2-2A-01 | 1A | hình 1 | hình 1 | - - - | - - - | 0 | 95 |
| VIP2-2A-03 | 3A | hình 1 | hình 1 | - - - | - - - | 0 | 95 |
| VIP2-2A-06 | 6A | Hình 1/Hình 2 | hình 1 | - - - | 0 | 0 | 95/175 |
| VIP2-2A-10 | 10A | hình 2 | hình 1 | - - - | 0 | - - - | 175 |
| VIP2-2B-20 | 20A | Hình 3 | Hình 2 | M4 | - - - | - - - | 320 |
| VIP2-2B-30 | 30 | Hình 3 | Hình 2 | M6 | - - - | - - - | 320 |
| VIP2-2B-50 | 50 | Hình 4 | Hình 2 | M6 | - - - | - - - | 1400 |
| VIP2-2B-100 | 100A | Hình 4 | Hình 2 | M8 | - - - | - - - | 2000 |
Phần cuối:
| Điện áp định mức | 0-250VDC | Dòng điện định mức: IR | 0,5A-300A | ||
| kiểm tra điện áp | DC | loại khí hậu | 25/085/21 (Thử nghiệm nhiệt ẩm -25°C/+85°C trong 21 ngày ) |
||
sơ đồ điện
Kích thước cơ khí (Đơn vị: mm)
| Một | b | C | D | e | F | g | h | Tôi | J | K | l | m | N | Hỏi | |
| 1A | 51 | 33 | 29 | 70 | -- | 351 | 60 | -- | Φ4,5 | -- | 20 | 9 | 19 | -- | -- |
| 3A | 51 | 33 | 29 | 70 | -- | 351 | 60 | -- | Φ4,5 | -- | 20 | 9 | 19 | -- | -- |
| 51 | 33 | 29 | 70 | -- | 351 | 60 | -- | Φ4,5 | -- | 20 | 9 | 19 | -- | -- | |
| 6A | |||||||||||||||
| 51 | 51 | 29 | 73 | 73 | 63 | Φ4,5 | -- | 25 | 10 | 22 | 15,5 | 6 3*0 8 | |||
| 10A | 51 | 51 | 29 | 73 | -- | 73 | 63 | -- | Φ4,5 | -- | 25 | 10 | 22 | 15,5 | |
| 20A | 73 | 56 | 45 | 97 | -- | 105 | 87 | -- | Φ4.8 | -- | 24 | 28,5 | 12 | 3.3 | M4 |
| 30A | 73 | 56 | 45 | 97 | -- | 114 | 87 | -- | Φ4.8 | -- | 24 | 28,5 | 12 | 3.6 | M6 |
| 50A | 150 | 105 | 60 | -- | 135 | 190 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 3.1 | M6 |
| 100A | 200 | 127 | 80 | -- | 170 | 264 | 116 | 150 | Φ6.0 | 9 | 70 | 50 | 30 | 9 | M8 |
| sức chịu đựng | 土1 | 土1 | 土1 | 士1 | 土1 | 土1 | ±1 | 土0 5 | 士1 | ±1 | 土 0 5 | 土0 5 | 士0 5 | 士0 5 |
Các ứng dụng:
chuyển đổi nguồn điện, trao đổi SPC và thiết bị điện DC khác
|
