| Tên thương hiệu: | VIIP |
| Số mẫu: | VIP4-1B-20 |
| MOQ: | Có thể thương lượng |
| giá bán: | Có thể đàm phán |
| Chi tiết bao bì: | 33 * 33 * 18 |
| Điều khoản thanh toán: | T / T, Western Union |
| Mục | Bộ lọc EMI đường dây điện |
| Kiểu mẫu | VIP4-1B-20 |
| Chức năng chuyển | Thông thấp |
| Loại gói | Bề mặt gắn kết |
| Tần số trung tâm danh nghĩa | 150K-30MHZ |
| Mất chèn | 60~90dB |
| Trở kháng đầu vào | 50Ω |
| Điện áp định mức | 110V/250V |
| Đánh giá hiện tại | 0,5~300A |
| Nhiệt độ môi trường | 40°C |

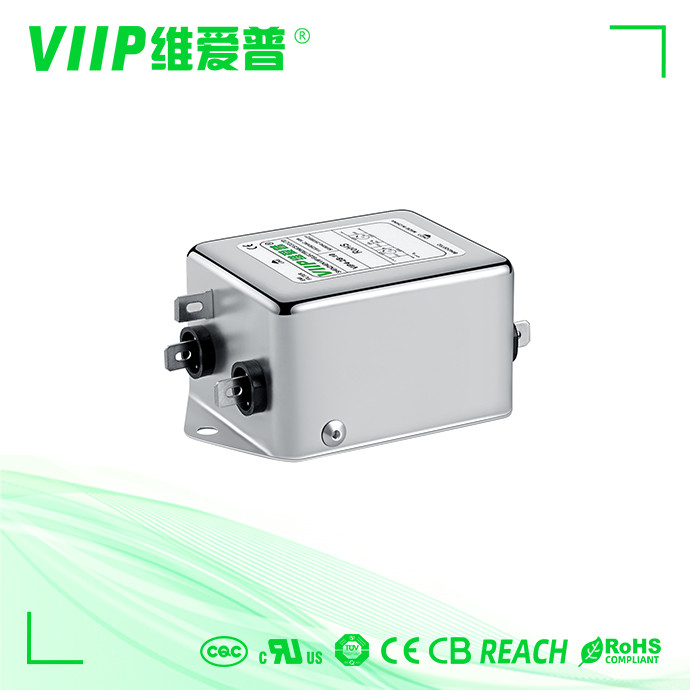

Bộ lọc dòng điện xoay chiều một pha cho mục đích chung, dễ lắp đặt, có sẵn cho các thiết bị đo lường và thiết bị điện tử nhỏ
thông số kỹ thuậtcho bộ lọc emi một pha:
Bộ lọc AC có mục đích chung với dải tần suy giảm tốt 150KHz-30MHz
Sê-ri VIP4 -1A và VIP4 -1B là bộ lọc chế độ chung một giai đoạn với nhóm bộ lọc gần như giống nhau, chỉ khác một chút về dòng điện khác nhau
Cấu trúc nhỏ gọn, tỷ lệ chi phí hiệu suất cao, dễ cài đặt, an toàn và đáng tin cậy
Phiên bản điện áp cao trên 380VAC cũng có sẵn
lập bảng
| Phần số | Dòng điện định mức [A] | 250VAC/50Hz @ 20C Dòng rò [mA] |
Kích thước vật lý | sơ đồ điện | thiết bị đầu cuối | Trọng lượng [g] | ||
| Đinh ốc | khối thiết bị đầu cuối | Dây điện | ||||||
| VIP1-1A-01 | 1A | <0,5mA | hình 1 | hình 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3A | <0,5mA | hình 1 | hình 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6A | <0,5mA | hình 1 | hình 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10A | <0,5mA | Hình 2 | hình 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | <1,0mA | Hình 3/Hình4 | Hình 2 | M4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | <1,0mA | Hình 3/Hình4 | Hình 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | <1,0mA | Hình 3/Hình4 | Hình 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | <1,0mA | Hình 5 | Hình 2 | M6 | - - - | - - - | 320 |
| VIP4-1B-50 | SOA | <2.0mA | Hình 5 | Hình 2 | M6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | <2.0mA | Hình 5 | Hình 2 | M8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150A | <2.0mA | Hình 5 | Hình 2 | M10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200A | <2.0mA | Hình 5 | Hình 2 | M10 | - - - | - - - | 1900 |
Các ứng dụng:
hộ gia đình da trắng
nhà thông minh
thiết bị đầu cuối thông minh
Nguồn cấp
Năng lượng điện
Thiết bị điện & điện tử
Hàng tiêu dùng
thiết bị y tế
thiết bị dữ liệu
Vật mẫu
Phí mẫu: Thương lượng
Thời gian lấy mẫu: 3 ~ 5 ngày
Sự chi trả
--- Điều khoản thanh toán: Western Union, T/T
--- Quý khách nhớ để lại thông tin liên hệ chính xác để được giao hàng.
|
